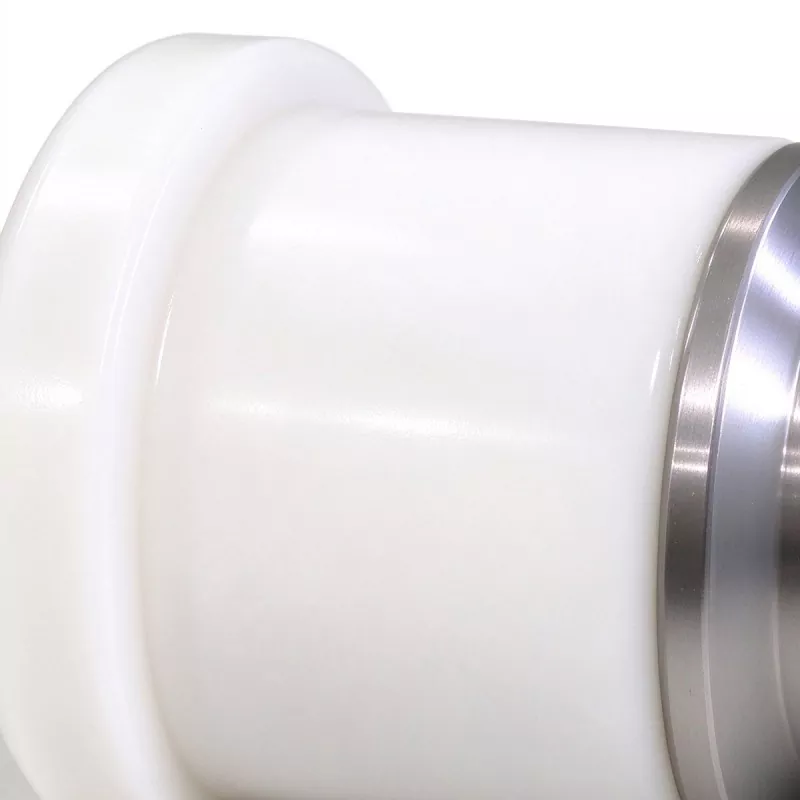

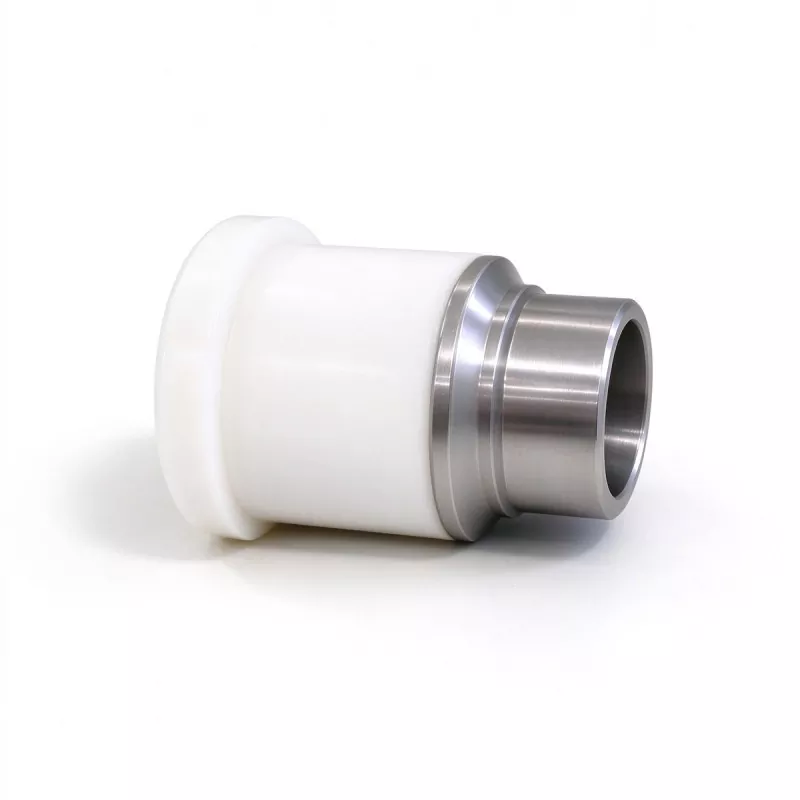

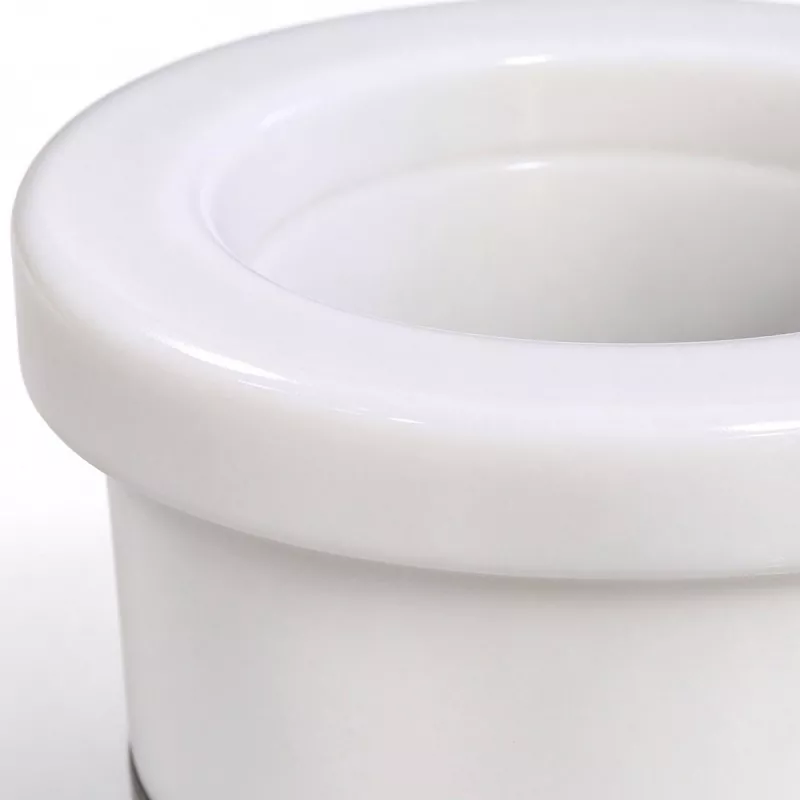

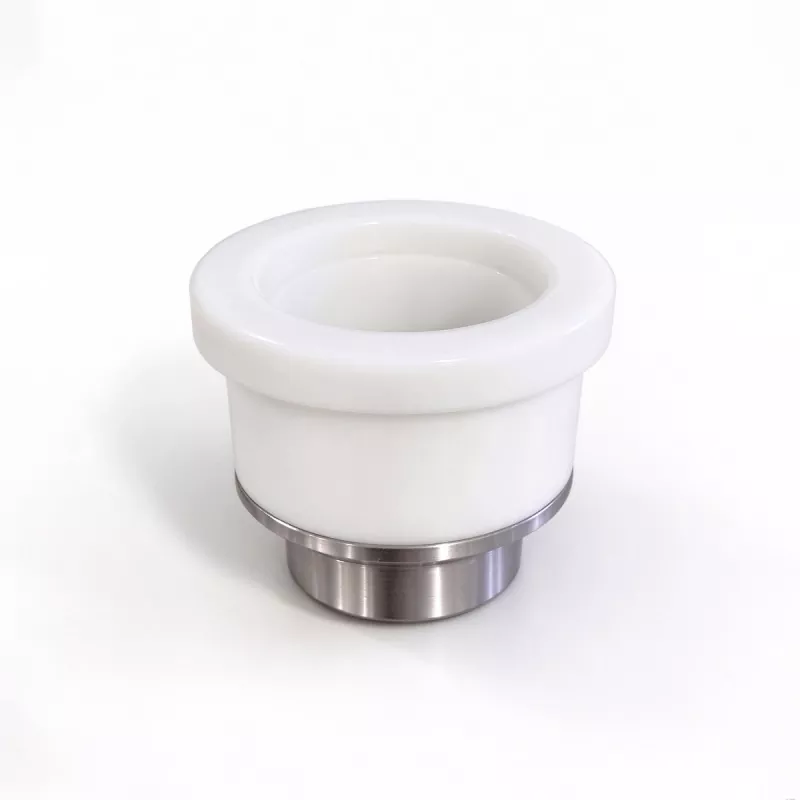

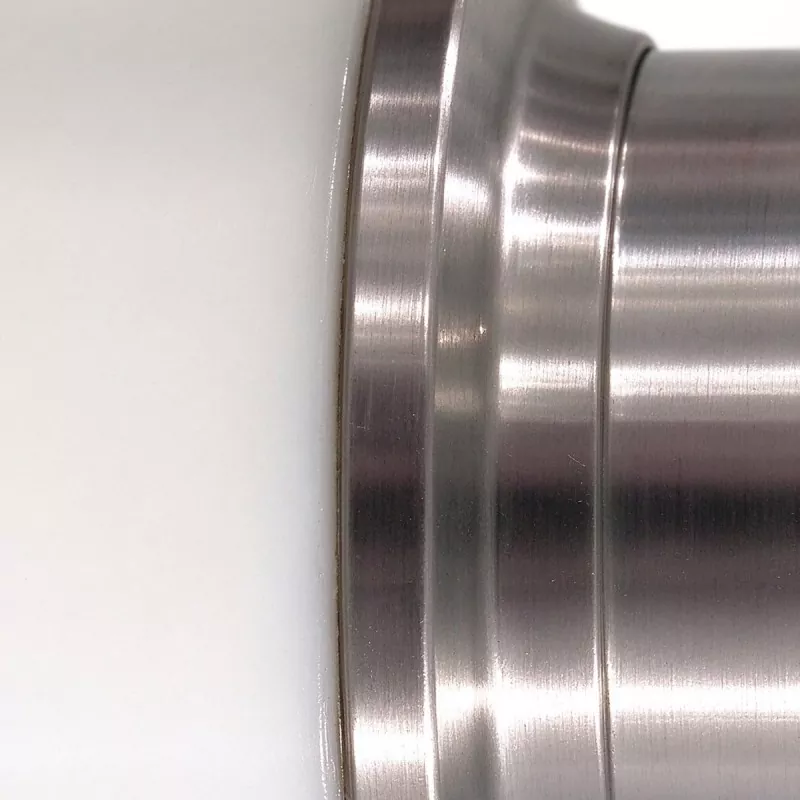

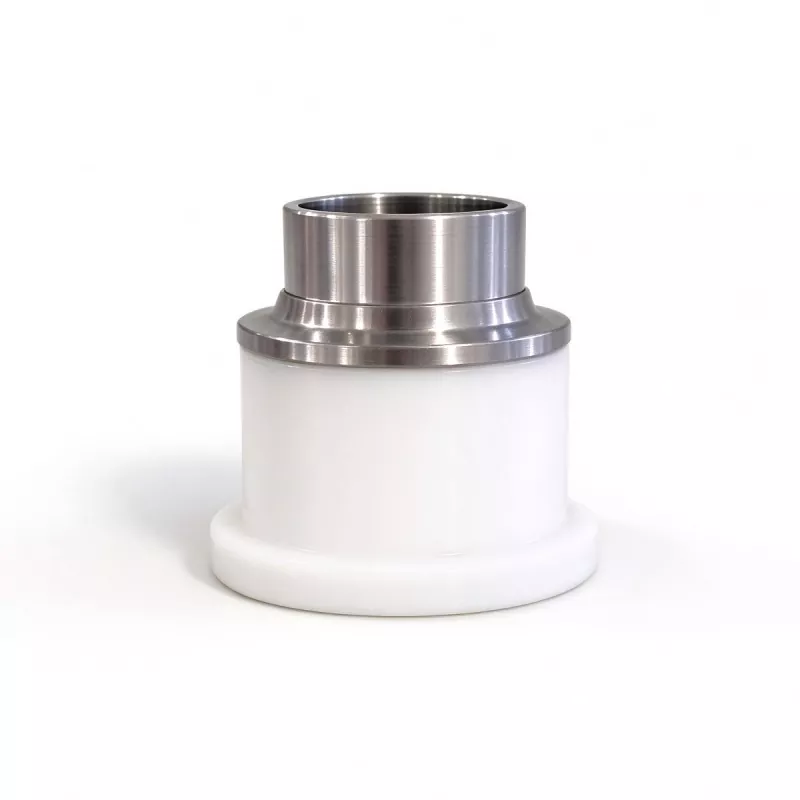

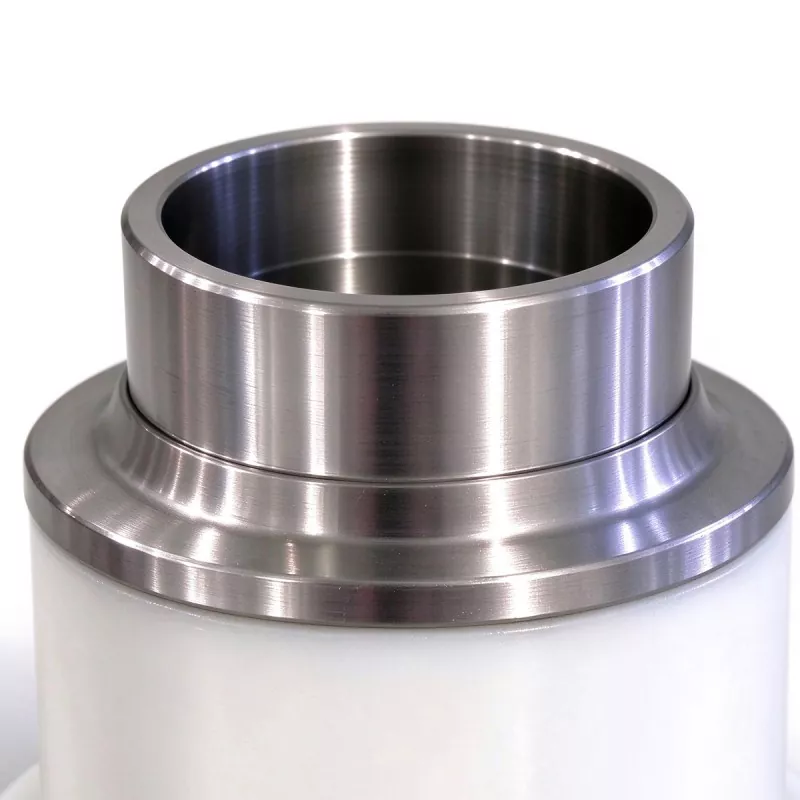

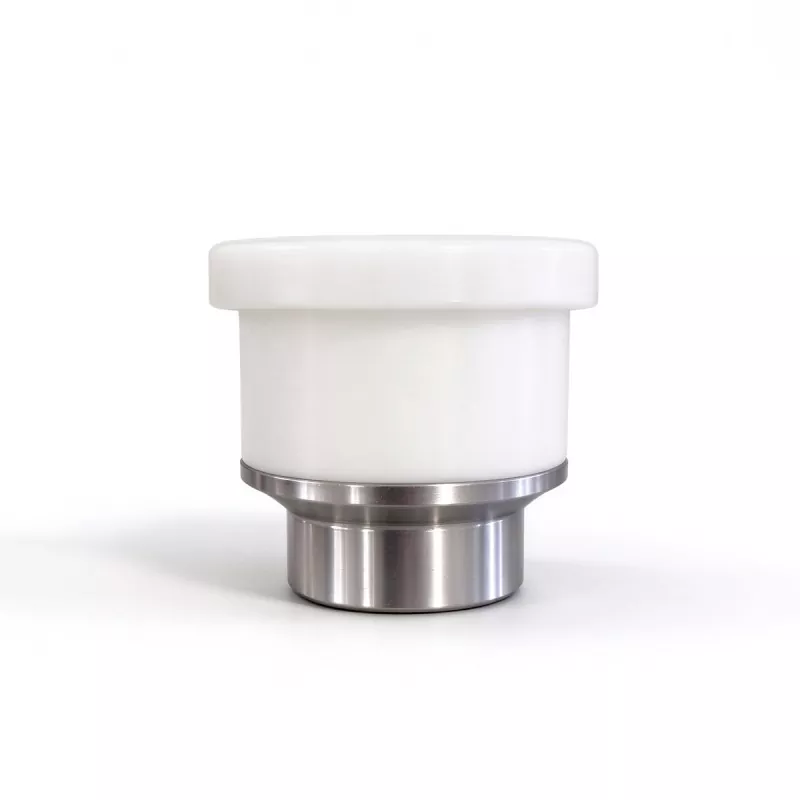

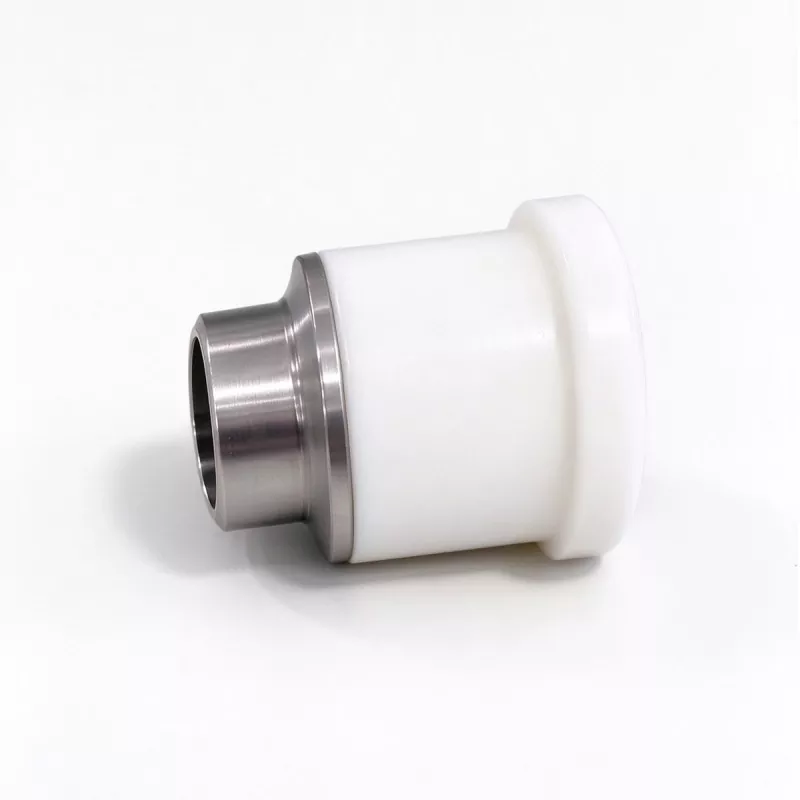

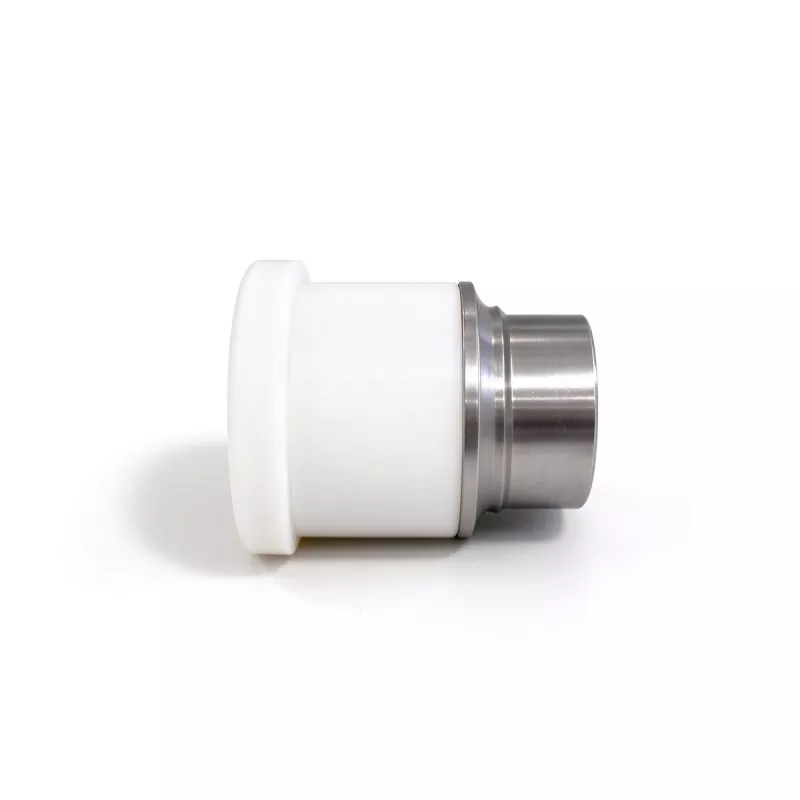

Anel cerâmico com cabeça de corte a laser

A EVER VIEW fornece componentes cerâmicos de reposição para cabeças de corte a laser de fibra, suportando posicionamento de bico, isolamento elétrico e funções de detecção de altura em conjuntos de cabeça de corte compatíveis. Por ser um pequeno consumível instalado próximo ao bico, o Anel Cerâmico da Cabeça de Corte a Laser opera em área exposta a calor, respingos, poeira e impactos mecânicos ocasionais.

O anel cerâmico correto deve ser selecionado de acordo com a estrutura real da cabeça de corte. O diâmetro externo, o diâmetro interno, a altura, a rosca, a disposição dos contatos e o design de montagem podem variar entre os diferentes modelos.

Para compra de reposição, a EVER VIEW recomenda fornecer o modelo da cabeça de corte, número da peça original, dimensões ou fotos nítidas. Nossa equipe pode ajudar na correspondência de especificações antes da cotação e dar suporte ao estoque de manutenção ou pedidos em grandes quantidades.

Uma parte fundamental da cabeça de corte inferior

O anel cerâmico da cabeça de corte a laser é posicionado entre o conjunto da cabeça de corte e os componentes relacionados ao bico. Sua estrutura exata depende do projeto da cabeça de corte, mas geralmente contribui tanto para o posicionamento mecânico quanto para o isolamento elétrico.

Posicionamento do bico de suporte

O corpo cerâmico e a estrutura de montagem relacionada ajudam a manter o conjunto do bico na posição pretendida. As dimensões corretas e a concentricidade são importantes porque o bico precisa manter a relação necessária com o feixe de laser.

Fornece isolamento elétrico

O material cerâmico fornece isolamento elétrico entre partes condutoras selecionadas da cabeça de corte. Esta característica é importante em cabeçotes de corte que utilizam detecção capacitiva de altura para monitorar a distância entre o conjunto do bico e a peça metálica.

A detecção de altura depende da montagem

Em cabeças de corte compatíveis, o anel cerâmico funciona em conjunto com o bico e os componentes de detecção, em vez de funcionar como um sensor independente.

Manter a estrutura de detecção

O corpo cerâmico separa componentes condutores relevantes enquanto mantém a relação mecânica exigida pelo conjunto de detecção. Pontos de contato ou insertos condutores também podem ser incorporados dependendo do projeto específico.

Reduza a variação da instalação

Um anel cerâmico corretamente ajustado ajuda o conjunto relacionado ao bico a retornar à posição pretendida após a substituição. Dimensões incorretas podem afetar o ajuste da montagem e exigir solução de problemas adicionais do sistema de detecção de altura.

O que pode danificar o anel?

O anel cerâmico da cabeça de corte a laser trabalha próximo à peça, tornando-a vulnerável a diversas condições práticas de produção.

Danos de colisão

Uma chapa empenada, uma peça levantada ou um erro de programação podem fazer com que a cabeça de corte entre em contato com o material. Após uma colisão, o corpo cerâmico deve ser inspecionado quanto a rachaduras, lascas ou deslocamento.

Calor e respingos

O corte contínuo expõe a área inferior da cabeça de corte ao calor e aos respingos de metal. A contaminação ao redor do anel cerâmico, do bico e da área de contato deve ser tratada durante a manutenção de rotina.

Inspecione antes de substituir outras peças

Um anel cerâmico danificado pode criar sintomas que parecem estar relacionados ao bocal ou ao sistema de controle de altura. Contudo, não deve ser automaticamente considerada a causa de todos os problemas de corte.

Verifique a condição física

Procure rachaduras, bordas lascadas, deformações, contaminação ou folgas anormais. Se o corpo cerâmico estiver visivelmente danificado, o uso continuado deverá ser evitado até que o componente seja avaliado.

Verifique a área de contato

Quando o projeto da cabeça de corte incluir contatos condutores, inspecione sua condição de acordo com o procedimento de manutenção do fabricante. Mau contato pode afetar o circuito de detecção.

O tamanho é maior que o diâmetro externo

Comprar apenas pelo diâmetro externo pode levar a uma substituição incorreta. Diferentes anéis cerâmicos podem ter formatos externos semelhantes enquanto usam diferentes estruturas de montagem ou arranjos de contato.

Dimensões a Medir

Quando disponível, forneça o diâmetro externo, o diâmetro interno e a altura total. As medições devem ser tiradas do componente original e não estimadas a partir de fotografias.

Verifique o tópico e os contatos

O tamanho da rosca, a interface de montagem e a posição do contato também podem determinar a compatibilidade. A interface do bocal deve ser considerada em conjunto com a estrutura do anel cerâmico.

As especificações finais devem ser confirmadas em relação à montagem real da cabeça de corte.

Combine o anel com a cabeça de corte

Um anel cerâmico da cabeça de corte a laser deve ser tratado como um consumível específico da cabeça de corte, em vez de um acessório universal.

Modelos diferentes usam designs diferentes

As cabeças de corte podem diferir nas dimensões do anel cerâmico, roscas, características de localização e configurações de contato. Mesmo produtos que parecem semelhantes podem não ser intercambiáveis.

Informações originais ajudam

O número da peça original, a etiqueta da embalagem e o modelo da cabeça de corte fornecem referências úteis para identificar a substituição. Fotografias nítidas podem reduzir ainda mais a possibilidade de uma correspondência incorreta.

Um processo de identificação simples

EVER VIEW pode ajudar compradores que não conhecem as especificações exatas do anel de cerâmica.

Comece com o equipamento

Forneça o fabricante e o modelo da cabeça de corte. Se a cabeça de corte tiver uma placa de identificação ou marcação de modelo, inclua uma foto nítida.

Adicione os detalhes da peça antiga

Envie fotografias do anel cerâmico original de diferentes ângulos, juntamente com medidas disponíveis, números de peça e informações de contato.

CABEÇA DE CORTE → PEÇA ANTIGA → DIMENSÕES → FOTO → ESPECIFICAÇÃO

Este processo é particularmente útil para compradores estrangeiros, empresas de serviços de laser e distribuidores que buscam peças de reposição para máquinas existentes.

A instalação requer cuidado

O anel cerâmico é um componente de precisão e deve ser manuseado com cuidado durante a substituição.

Inspecione antes de instalar

Confirme se o novo componente não apresenta rachaduras, lascas ou contaminação visíveis. Verifique as dimensões e a estrutura de montagem antes da instalação.

Evite danos mecânicos

A cerâmica pode ser danificada por impacto ou força excessiva. Instale o componente de acordo com o procedimento do fabricante da cabeça de corte e evite apertar demais as peças de montagem relacionadas.

Mantenha o conjunto do bico estável

O anel cerâmico não funciona sozinho. Sua condição deve ser considerada juntamente com o bico e outros componentes na extremidade inferior da cabeça de corte.

Verifique o assento do bico

Após a substituição, confirme se o bico está corretamente encaixado e se o conjunto relevante permanece seguro.

Verifique o sensor de altura

Quando a detecção capacitiva for usada, verifique a operação normal da detecção de altura após a manutenção antes de retornar a máquina à produção regular.

Aplicações em corte de metal a laser

Os componentes cerâmicos de reposição EVER VIEW são destinados a equipamentos de corte a laser de fibra usados ​​em vários ambientes de fabricação de metal.

Processamento de chapa metálica

As aplicações típicas incluem processamento de chapas de aço carbono, aço inoxidável e alumínio para peças de máquinas, gabinetes, gabinetes e componentes metálicos fabricados.

Equipamentos de produção e serviço

Eles também podem ser relevantes para centros de serviços de corte a laser, empresas de manutenção de equipamentos, fabricantes de máquinas e distribuidores que mantêm múltiplas configurações de cabeçotes de corte.

O modelo correto é determinado pela estrutura da cabeça de corte e não simplesmente pelo material que está sendo processado.

Crie um estoque prático de reposição

Embora um anel cerâmico seja um consumível relativamente pequeno, sua indisponibilidade pode atrasar a manutenção do cabeçote de corte.

Para fábricas de produção

As fábricas que operam várias máquinas de corte a laser podem organizar anéis de cerâmica sobressalentes de acordo com o modelo da cabeça de corte e o número da máquina. Isso torna mais fácil para os técnicos selecionarem a substituição correta.

Para Distribuidores

Distribuidores de equipamentos a laser e empresas de serviços podem exigir diversas especificações para diferentes máquinas de clientes. Confirmar o modelo antes da compra em massa ajuda a evitar o estoque de peças incompatíveis.

A qualidade é importante em pequenos componentes

O preço de compra de um anel cerâmico é pequeno comparado ao custo de um sistema completo de corte a laser, mas a inconsistência dimensional ainda pode criar problemas de manutenção.

Consistência Dimensional

O corpo cerâmico, as características de montagem e a disposição dos contatos devem corresponder à especificação confirmada. Dimensões consistentes ajudam a suportar montagens repetíveis.

Proteção de embalagens

Os componentes cerâmicos devem ser devidamente protegidos durante o armazenamento e transporte. A prevenção de lascas e rachaduras antes da instalação faz parte de um gerenciamento confiável de consumíveis.

Quando deve ser substituído?

Não existe um intervalo de substituição universal para cada cabeça de corte. Os requisitos reais de serviço dependem da operação da máquina, colisões, exposição ao calor, contaminação e práticas de manutenção.

Substitua após danos visíveis

Rachaduras, lascas, deformações ou outros danos físicos são motivos claros para inspecionar o componente e determinar se a substituição é necessária.

Substitua durante a manutenção

Se o anel cerâmico apresentar desgaste anormal ou o conjunto da cabeça de corte não funcionar conforme esperado, a substituição pode ser considerada como parte do processo de manutenção.

Informações sobre pedidos

Para um orçamento preciso, forneça o modelo da cabeça de corte, informações originais do anel cerâmico, dimensões, disposição dos contatos, fotos e quantidade necessária sempre que possível.

Se você não conhece o modelo

Envie fotos nítidas do anel cerâmico, cabeça de corte e embalagem original. Inclua quaisquer medidas ou números de peça disponíveis.

Para compras em massa

Para pedidos repetidos ou em grandes quantidades, forneça as quantidades necessárias e os modelos de cabeça de corte com antecedência. EVER VIEW pode ajudar na confirmação de especificações e fornecimento de reposição.

PRECISA DE UM ANEL DE CERÂMICA DE SUBSTITUIÇÃO?

Enviar detalhes → Confirmar modelo → Verificar especificações → Obter orçamento

Entre em contato com a EVER VIEW para correspondência de anéis cerâmicos, substituição e compra em massa de cabeças de corte a laser de fibra.

Perguntas frequentes

O que faz com que um anel de cerâmica rache?

Colisão com a peça, força mecânica excessiva ou manuseio inadequado podem danificar o corpo cerâmico. A contaminação pelo calor e pela produção também pode contribuir para a deterioração, dependendo do projeto da cabeça de corte.

Um anel rachado ainda pode ser usado temporariamente?

Um anel cerâmico rachado não deve ser tratado como um componente normal que pode ser reparado. Como o anel pode fazer parte da estrutura de isolamento e detecção, o procedimento de manutenção do fabricante da cabeça de corte deve ser seguido antes de continuar a operação.

Por que o anel tem contatos de metal?

Alguns projetos de cabeça de corte incorporam contatos ou inserções condutivas como parte do circuito capacitivo de detecção de altura. Seu arranjo exato varia de acordo com o modelo da cabeça de corte.

A altura do anel cerâmico é importante?

Sim. A altura total é uma das dimensões que pode afetar o encaixe do conjunto da cabeça de corte inferior. Deve corresponder à especificação original em vez de ser selecionado apenas pelo diâmetro externo.

Posso usar um anel de cerâmica de outra marca de cabeça de corte?

Somente se as dimensões, a estrutura de montagem, a disposição dos contatos e outras especificações relevantes forem confirmadas como compatíveis. Aparência semelhante não garante intercambialidade.

Quais fotos são melhores para identificação?

Forneça vistas frontal, traseira e lateral do anel cerâmico, além de uma foto da etiqueta do modelo da cabeça de corte. Uma medição com régua, paquímetro ou outra referência adequada pode tornar a identificação mais precisa.
