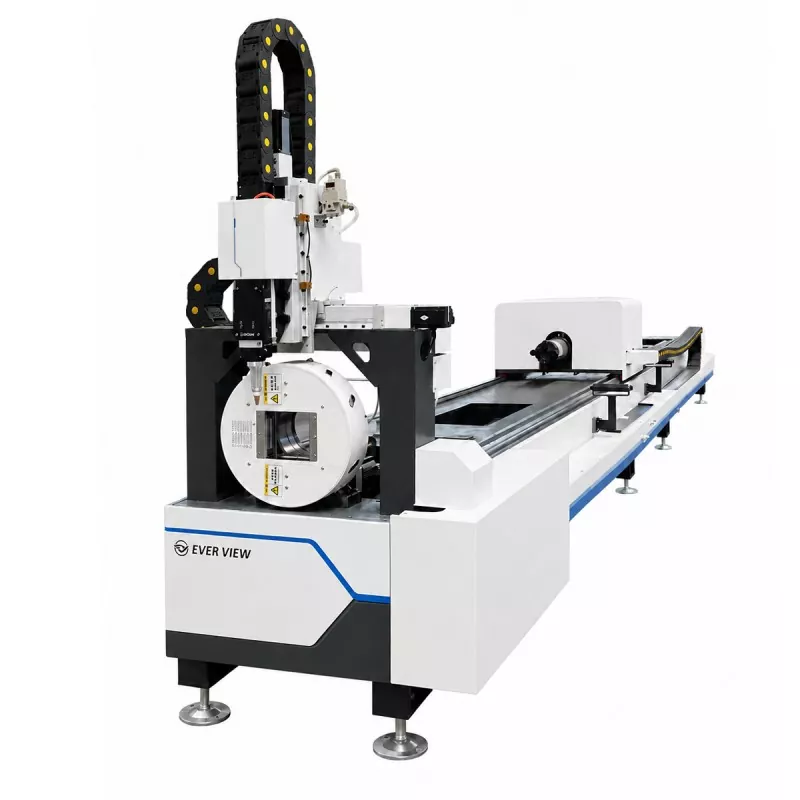

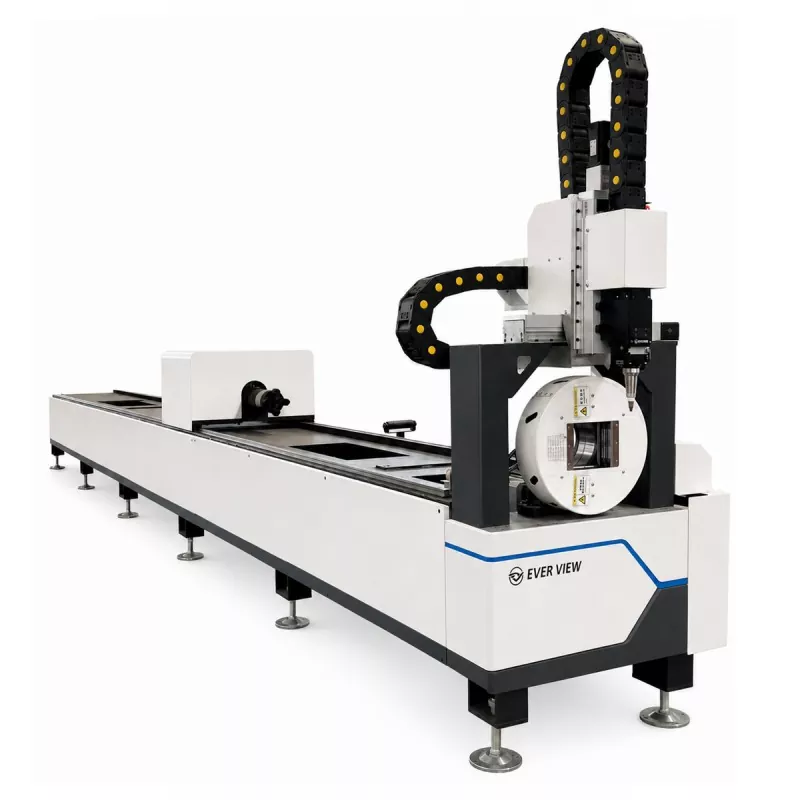

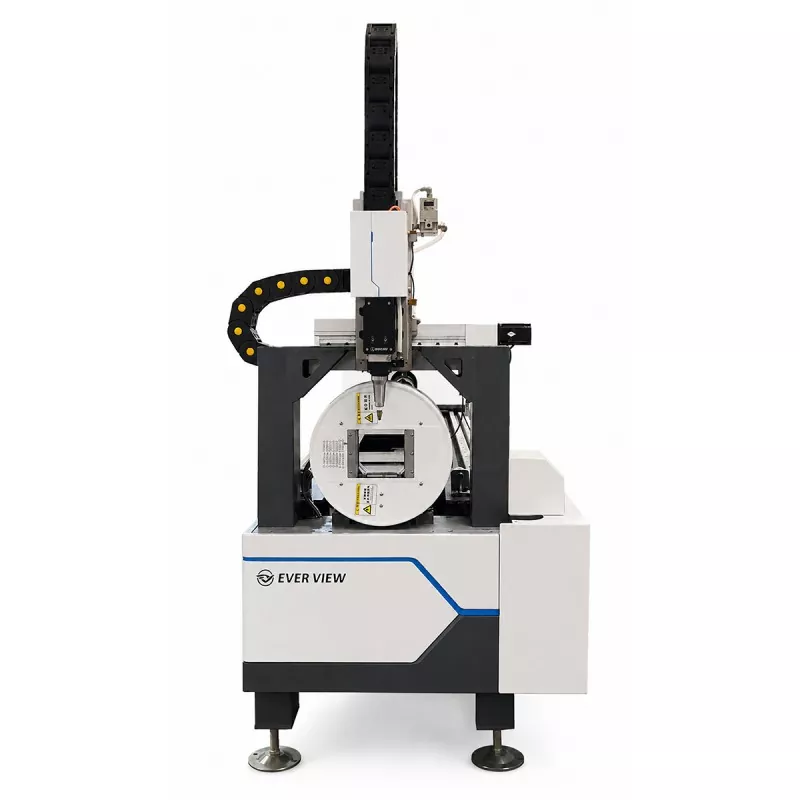

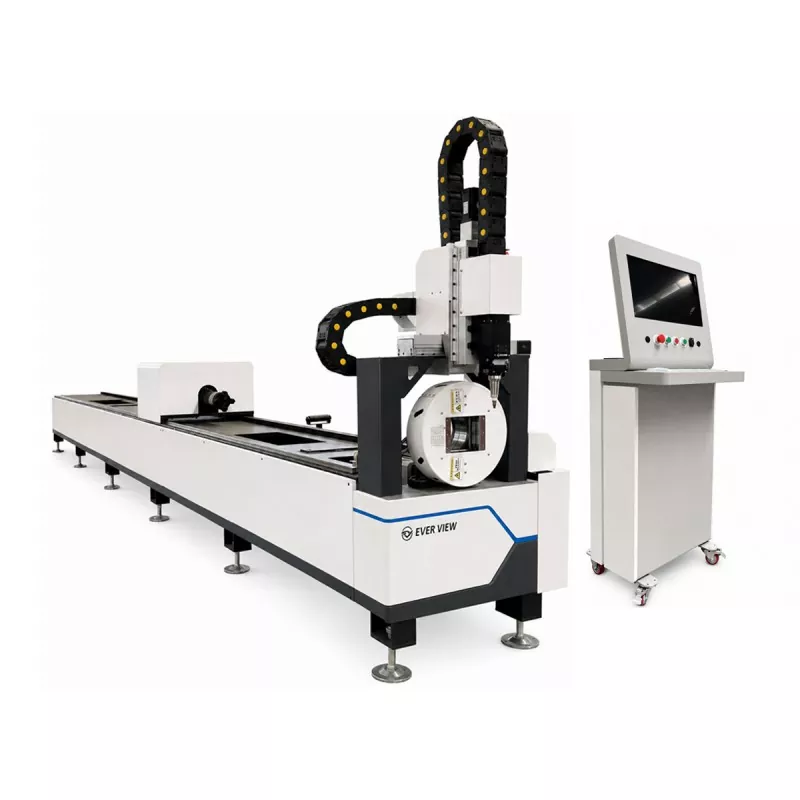

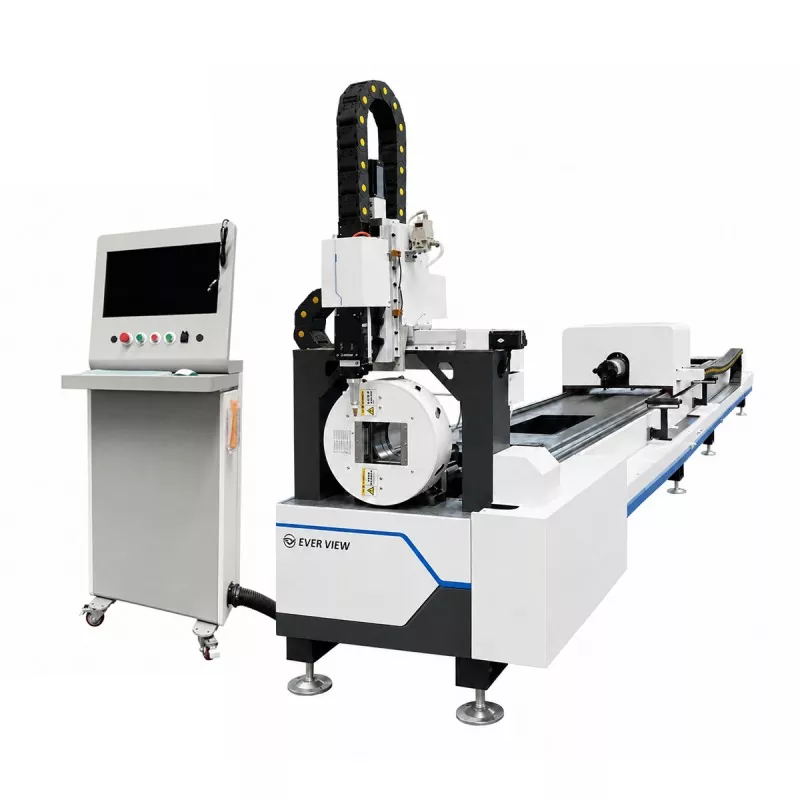

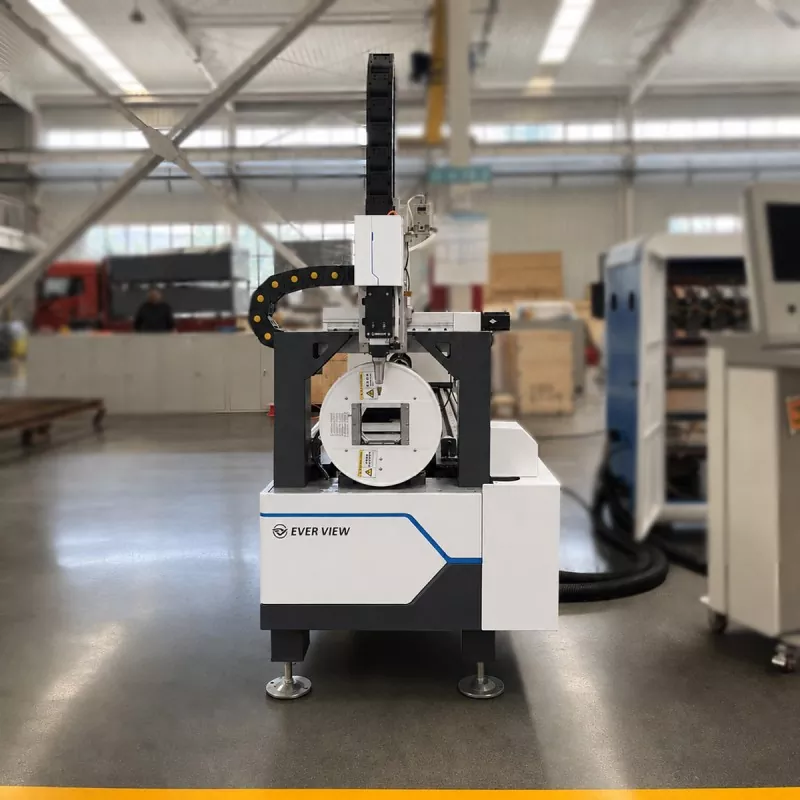

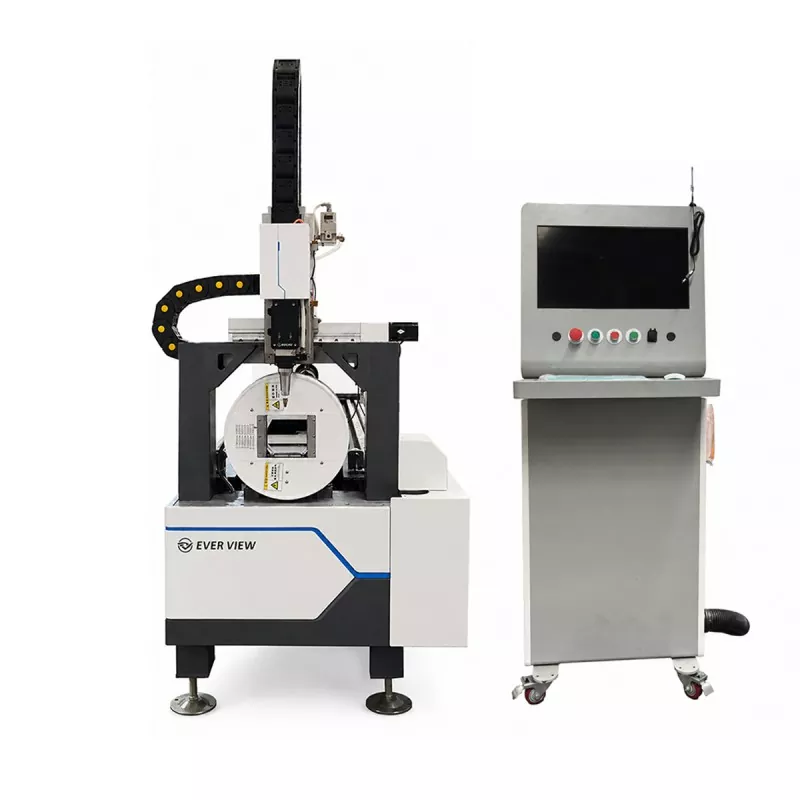

Máquina econômica de corte de tubo laser de fibra

A máquina econômica de corte de tubos a laser de fibra pode realizar corte de tubos, corte de furos, ranhura, corte de contorno e corte final em um processo programado. É adequado para móveis metálicos, equipamentos de ginástica, componentes automotivos, máquinas agrícolas, estruturas de construção e fabricação de metal em geral.

Envie-nos o tamanho do tubo, material, espessura, comprimento e desenho para configuração da máquina e avaliação de corte.

Detalhes do produto

Corte prático a laser de tubo de 3kW

A máquina econômica de corte de tubos a laser de fibra EVER VIEW foi projetada para compradores que precisam de processamento confiável de tubos sem complexidade desnecessária do sistema. A fonte de laser de 3 kW oferece um equilíbrio prático entre capacidade de corte, custo operacional e flexibilidade de aplicação.

Para referência, um sistema de 3 kW configurado corretamente pode normalmente cortar paredes de tubos de aço carbono até aproximadamente 10–12 mm e paredes de tubos de aço inoxidável até aproximadamente 5–6 mm sob condições adequadas. Estes números são valores de referência e não limites garantidos. Os resultados reais dependem do perfil do tubo, classe do material, pressão do gás, seleção do bico, velocidade de corte, requisitos de qualidade da aresta e configuração da máquina.

É adequado para oficinas que iniciam o corte de tubos a laser, fábricas que adicionam equipamentos dedicados de processamento de tubos e fabricantes que lidam com pedidos de lotes pequenos ou médios.

Espessura de corte de referência por material

Os valores a seguir são faixas de referência gerais para aplicações de tubos comuns:

A espessura prática máxima pode ser menor para tubos de pequeno diâmetro, perfis complexos, produção em alta velocidade ou requisitos rígidos de qualidade de borda. Recomenda-se um teste de corte usando o tubo real do comprador antes da confirmação final.

Velocidades de corte de referência por material

A velocidade de corte varia de acordo com a espessura da parede, qualidade do material, formato do tubo, gás de corte, diâmetro do bico, posição focal e qualidade de borda necessária. Os valores a seguir são faixas de referência gerais para seções retas de materiais de tubos comuns:

Essas velocidades são apenas para avaliação preliminar. Corte de furos, abertura de canais, cantos afiados, contornos pequenos e corte final normalmente requerem velocidades mais baixas do que o corte em linha reta. Os compradores devem avaliar a velocidade de corte e a qualidade da aresta acabada ao comparar as configurações da máquina.

Comparação com outras opções de potência do laser

A potência do laser deve ser selecionada de acordo com a espessura do material necessária, velocidade de produção e carga de trabalho, em vez de apenas a potência máxima.

Comparado com uma máquina de 2 kW, o modelo de 3 kW geralmente oferece uma faixa de processamento mais ampla e maior produtividade para tubos de espessura média. Comparada com uma máquina de 4kW, geralmente oferece menor investimento e operação mais econômica, ao mesmo tempo que abre mão de alguma velocidade e capacidade máxima de espessura.

Para compradores que processam principalmente tubos para móveis de paredes finas, um sistema de 2 kW pode ser suficiente. Para pedidos mistos envolvendo tubos de aço carbono e aço inoxidável de espessura média, 3kW costuma ser uma escolha prática. Para produção contínua de tubos mais espessos ou pedidos de alto volume, uma configuração de 4kW pode proporcionar melhor produtividade.

Tamanho do tubo e faixa de materiais

A Máquina Econômica para Corte de Tubos Laser de Fibra suporta perfis redondos, quadrados, retangulares e especiais selecionados de acordo com a configuração final. Os materiais aplicáveis ​​podem incluir aço carbono, aço inoxidável, aço galvanizado, alumínio e outros metais cortáveis ​​a laser.

A faixa de corte real depende do tipo de material, espessura da parede, perfil do tubo, gás de corte, qualidade de aresta necessária e velocidade de produção.

Flexibilidade de Produção

A programação digital permite que os operadores alterem comprimentos de tubos, posições de furos, contornos e formatos de extremidades sem preparar ferramentas mecânicas dedicadas para cada projeto. Isso torna a máquina adequada para produção repetida, fabricação personalizada, protótipos e pedidos mistos.

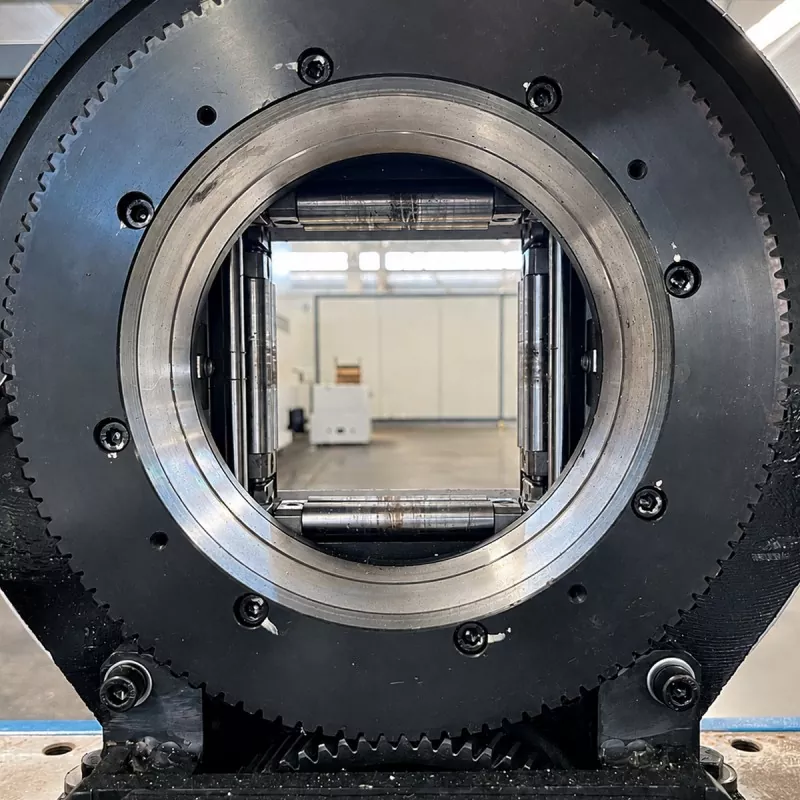

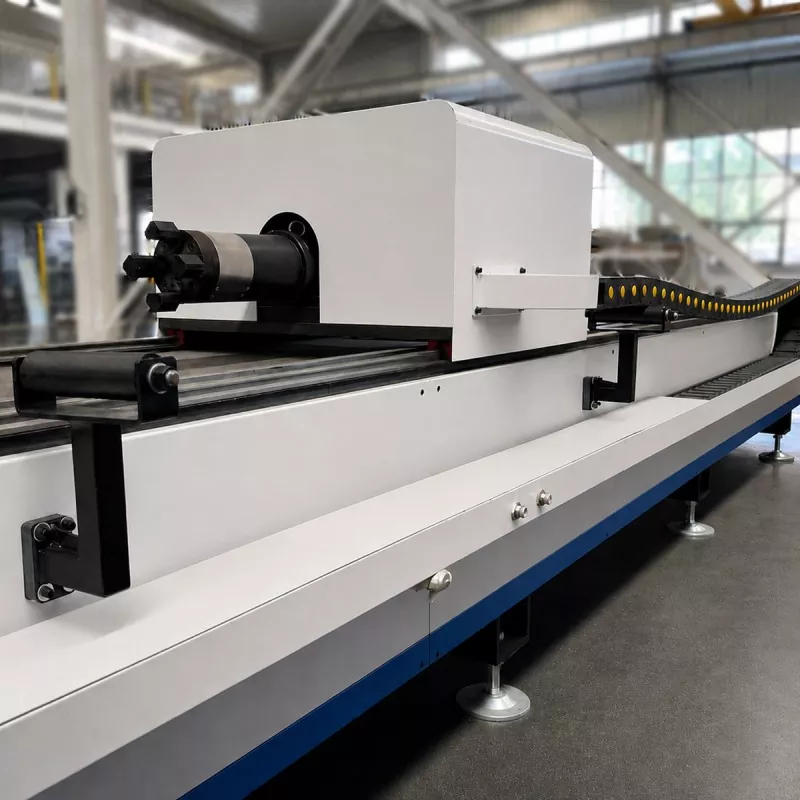

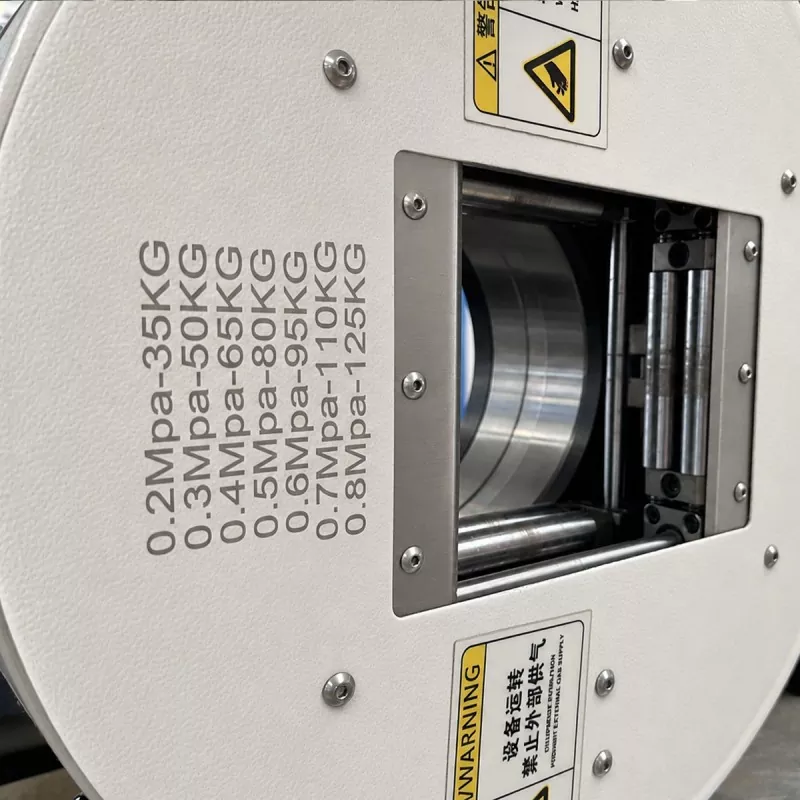

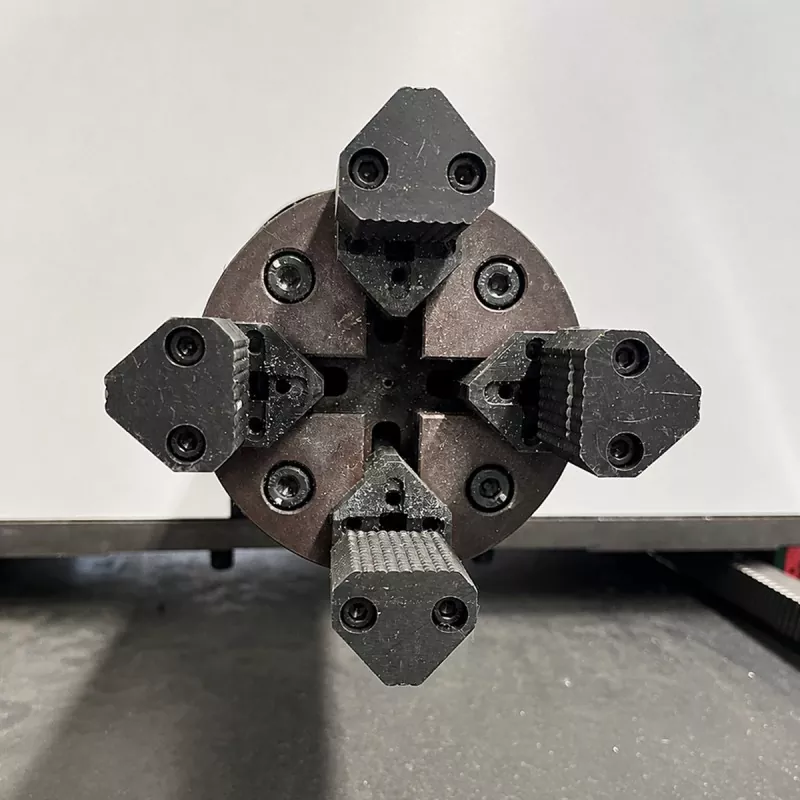

Sistema de mandril universal

O mandril universal acomoda tubos redondos e quadrados, ajudando a reduzir mudanças de fixação entre diferentes peças de trabalho. A fixação estável suporta o corte preciso de furos, ranhuras, contornos e cortes em vários lados do tubo.

A velocidade do mandril pode atingir até 120 rpm.

Operações secundárias reduzidas

Para peças adequadas, a máquina pode combinar preparação, corte, perfuração, abertura de canais e corte final relacionados à medição em um processo programado. Isso pode reduzir a marcação manual, a fixação repetida, as transferências de peças e a usinagem secundária.

A melhoria real depende da geometria do tubo, do material, do volume de produção e do fluxo de trabalho existente.

Áreas de aplicação

A máquina econômica de corte de tubo a laser de fibra é adequada para aplicações em móveis de metal, como mesas, cadeiras, estantes, estrados de cama e outros componentes de móveis tubulares.

Para equipamentos de ginástica, ela pode processar estruturas, suportes, suportes e peças de conexão usadas em equipamentos de ginástica.

Na produção de componentes automotivos, ele pode ser usado em estruturas tubulares selecionadas, suportes, suportes e peças fabricadas de veículos.

Para máquinas agrícolas, as aplicações típicas incluem estruturas, proteções, suportes e componentes de conexão.

Na fabricação de estruturas de construção, ela pode processar tubos estruturais, corrimãos, suportes e componentes de estrutura.

Para fabricação de metal em geral, a máquina é adequada para peças personalizadas, protótipos, fabricação por contrato e pedidos mistos.

Recursos de operação e manutenção

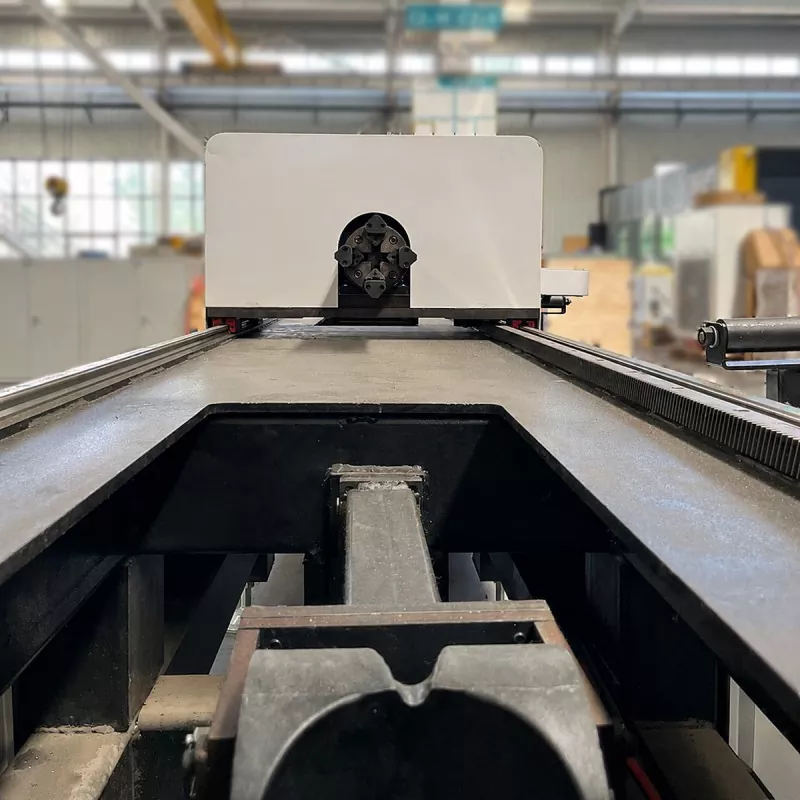

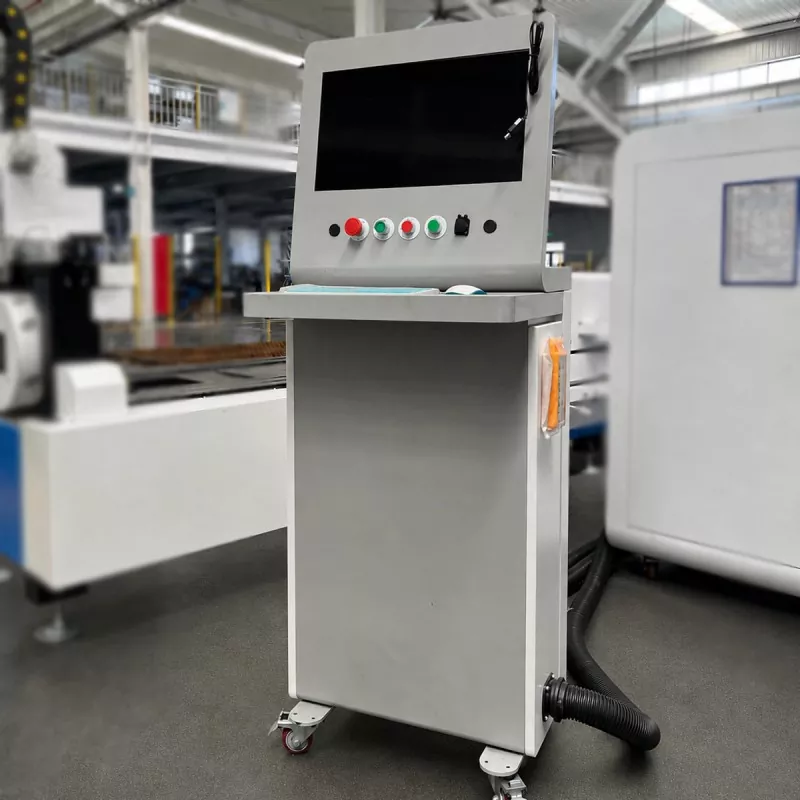

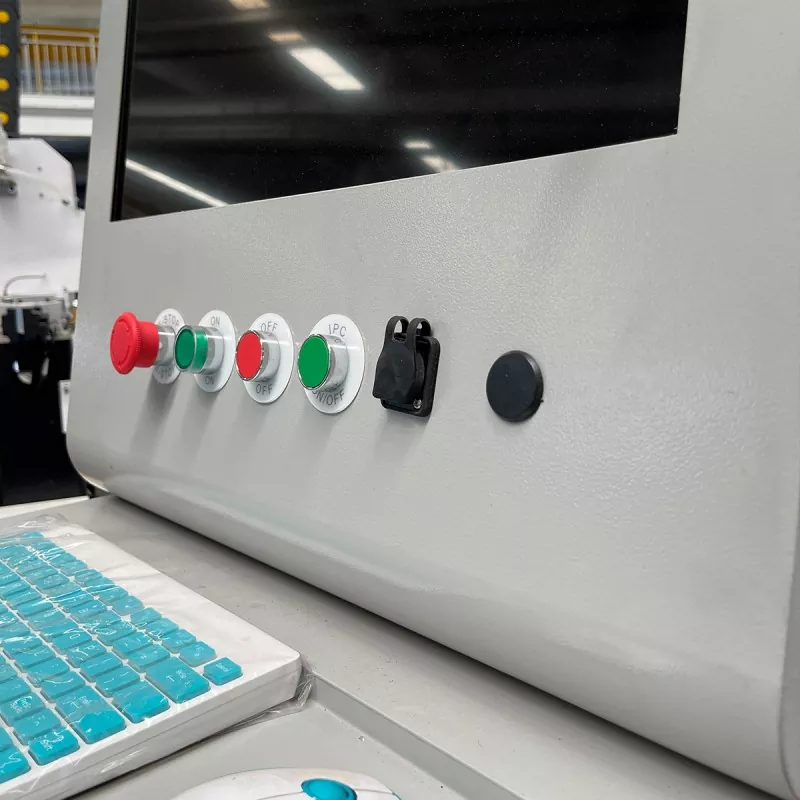

A máquina fornece acesso à área de carregamento, sistema de mandril e zona de corte para operação e inspeção diária. Os operadores podem alterar os programas de acordo com os desenhos de produção, o que é útil para fabricantes com alterações frequentes de produtos.

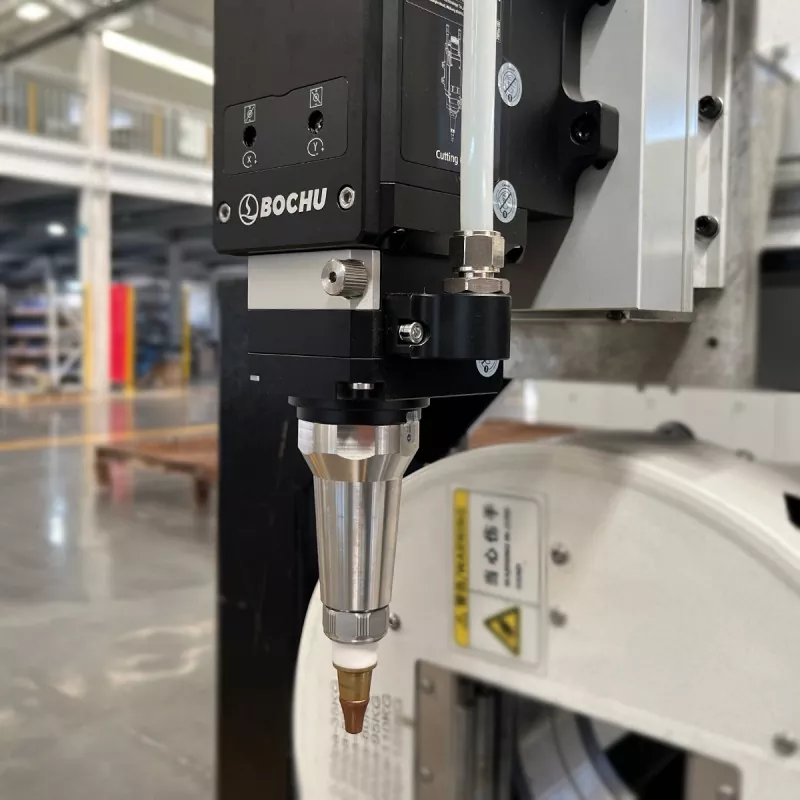

A manutenção de rotina deve incluir inspeção e limpeza do mandril, componentes da guia, proteção da cabeça de corte, sistema de refrigeração, sistema de gás, pontos de lubrificação e conexões elétricas. Bicos, lentes protetoras e outros consumíveis devem ser verificados e substituídos quando necessário.

Configuração da máquina

A configuração final deve ser selecionada de acordo com a aplicação real, e não apenas com a potência do laser.

Antes de solicitar uma cotação, os compradores devem confirmar o formato e as dimensões do tubo, o tamanho máximo e mínimo do tubo, o comprimento do tubo, o material e a espessura da parede, o volume de produção esperado, os desenhos típicos das peças, a velocidade de corte necessária, os requisitos de qualidade da borda, o espaço da oficina e a fonte de alimentação, o gás de corte e os equipamentos auxiliares.

Recomenda-se uma amostra de corte baseada no material e desenhos reais do comprador antes da seleção final do equipamento.

Especificações Técnicas

A espessura final e a velocidade de corte devem ser confirmadas de acordo com o material, dimensões do tubo, espessura da parede, gás de corte, qualidade de aresta necessária e meta de produção.

Perguntas frequentes

Que materiais a máquina pode processar?

Ele pode ser configurado para aço carbono, aço inoxidável, aço galvanizado, alumínio e outros metais adequados para corte a laser. A capacidade real depende do tipo do material, espessura, perfil do tubo, gás de corte e requisitos de qualidade da borda.

Qual é a espessura máxima de corte?

Como referência geral, o modelo de 3kW pode processar paredes de tubos de aço carbono de até aproximadamente 10–12 mm e paredes de tubos de aço inoxidável de até aproximadamente 5–6 mm sob condições adequadas. Esses valores não são limites universais. O desempenho real deve ser confirmado através de testes com o material do comprador, dimensões do tubo e qualidade de borda exigida.

Que velocidade de corte a máquina pode atingir?

Para tubos comuns de espessura fina e média, as velocidades de referência podem variar de aproximadamente 0,5 a 8 m/min, dependendo do material e da espessura. Por exemplo, o aço carbono de 2 mm pode atingir aproximadamente 4–8 m/min, enquanto o aço inoxidável de 6 mm pode operar a aproximadamente 0,5–1,2 m/min. Corte de furos, abertura de canais, cantos e contornos complexos geralmente exigem velocidades mais baixas.

Que formatos de tubo ele pode cortar?

A aplicação padrão inclui tubos redondos, quadrados e retangulares. Perfis especiais selecionados também podem ser possíveis após a confirmação de suas dimensões e requisitos de fixação.

Qual é o tamanho máximo do tubo?

O diâmetro máximo do tubo é 120 mm e o comprimento máximo do tubo é 6100 mm. A faixa utilizável deve ser confirmada de acordo com o formato do tubo, espessura da parede, método de carregamento e configuração final.

Ele pode fazer furos e fendas?

Sim. A máquina econômica de corte de tubos a laser de fibra pode realizar corte de furos, ranhuras, corte de contorno e corte de extremidades, além de cortar tubos no comprimento certo.

3 kW são suficientes para minha aplicação?

Uma fonte de laser de 3 kW é adequada para muitas aplicações comuns de processamento de tubos. Geralmente é mais capaz que um sistema de 2kW para tubos de espessura média e mais econômico que um sistema de 4kW para requisitos de produção moderados. A escolha correta depende do material, espessura, tamanho do tubo, velocidade de corte, volume de produção e qualidade da aresta. Os compradores devem fornecer informações reais da peça para avaliação.

Devo escolher 2kW, 3kW ou 4kW?

Escolha 2kW quando a maior parte do trabalho envolver tubos de parede fina e o controle do investimento for a prioridade. Escolha 3 kW para uma gama equilibrada de aplicações comuns de aço carbono, aço inoxidável e tubos galvanizados. Escolha 4kW quando for necessária maior velocidade de produção, materiais mais espessos ou operação contínua de serviço pesado.

Que precisão ele pode alcançar?

A precisão de posicionamento declarada é de ±0,03 mm, com precisão de posicionamento repetido de ±0,03 mm. A precisão real da peça também depende da retilineidade do tubo, da fixação, da calibração da máquina, dos parâmetros de corte e das configurações do programa.

Suporte ao fabricante

EVER VIEW apoia os clientes na seleção de máquinas, configuração, avaliação de aplicações, corte de amostras e preparação pré-embarque.

Os clientes podem fornecer dimensões do tubo, material, espessura, requisitos de produção e desenhos para revisão técnica. Configurações personalizadas também podem ser discutidas de acordo com necessidades específicas de processamento de tubos.

Por que escolher esta máquina?

Este econômico cortador a laser de tubo de 3 kW oferece um equilíbrio prático entre investimento, capacidade de processamento e usabilidade diária. É adequado para compradores que precisam de uma solução de laser de fibra para tubos de metal comuns, capacidade de corte de referência de aproximadamente 10–12 mm para aço carbono e 5–6 mm para aço inoxidável, programação digital flexível, fixação universal e operações secundárias reduzidas.

Comparado com uma máquina de 2kW, proporciona maior capacidade para materiais de espessura média. Comparada com uma máquina de 4 kW, ela pode oferecer uma solução mais econômica para compradores que não exigem espessura máxima ou produção contínua em alta velocidade.

Solicite um teste de corte

A escolha de uma máquina de corte de tubos deve ser baseada nas peças reais e não apenas nas especificações.

Envie EVER VIEW o tamanho do tubo, material, espessura, comprimento, volume de produção, velocidade de corte necessária e desenho da peça para avaliação da aplicação e configuração da máquina.
